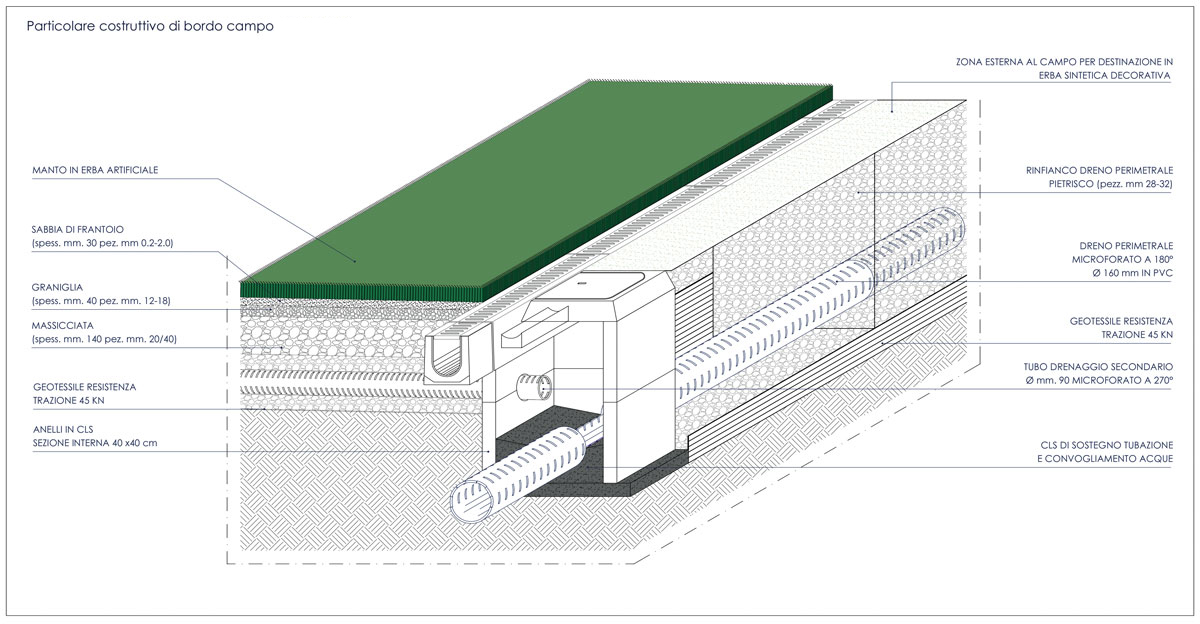

Schema stratigrafico del sottofondo con drenaggio verticale.

In questo quadro, è emerso all’attenzione della FIFA il fatto che la qualità dei sottofondi in un’ampia gamma di campi da gioco influenza la qualità finale dei campi FIFA Quality Pro e FIFA Quality dopo un certo periodo di tempo dall’installazione. Un feedback simile è stato ricevuto anche da diverse associazioni affiliate e comitati organizzativi locali. Con l’uso dell’erba artificiale che sta diventando sempre più popolare in tutto il mondo, è sempre più importante garantire che i campi ottengano la massima qualità possibile per tutta la durata del campo.
Di conseguenza, la FIFA ha redatto uno specifico documento (vedi referenza a fondo articolo) come guida alle migliori pratiche per fornire consigli sulla realizzazione degli strati di sottofondo in diverse zone climatiche e su aspetti quali il drenaggio, la planarità e i livelli di compattazione.

Prima di progettare un’installazione di tappeti erbosi che includa una rete di drenaggio, il produttore del tappeto erboso deve condurre un’ispezione del terreno per assicurare che tutti i fattori che potrebbero avere un’influenza sul lavoro di costruzione e sull’installazione finale siano registrati e presi in considerazione durante la fase di progettazione.
Un’indagine topografica mostrerà le pendenze, le altezze e le profondità delle ondulazioni del terreno esistente (e dei dintorni) su cui il campo deve essere installato. Questi dati vengono utilizzati insieme a un’analisi del terreno e a considerazioni climatiche per progettare il sottofondo, determinando la quantità di terreno che deve essere rimossa per formare un sottofondo stabile, il quale può poi essere profilato in base alle pendenze complessive del campo finito.
Un’analisi del suolo per identificare la stabilità e la permeabilità del terreno esistente dovrebbe essere condotta scavando buche in diversi punti (un minimo di cinque) sul campo e per identificare gli strati e la loro stabilità. Per testare la permeabilità del terreno, il luogo può essere inondato d’acqua per verificare la capacità di drenaggio.

Una panoramica completa della storia del sito è essenziale in quanto fornirà informazioni utili sui potenziali rischi come le inondazioni. Inoltre, dovrebbe essere verificato se nel terreno ci sono cavi, tubi, fondamenta di vecchi edifici, discariche, ecc. che avrebbero un effetto significativo sulla costruzione del sottofondo e della rete di drenaggio.

Il drenaggio

Il drenaggio delle superfici per il calcio è essenziale in quanto garantisce una performance di gioco ottimale durante le piogge. La rete di drenaggio raccoglie e rimuove l’acqua in eccesso il più rapidamente possibile dal campo di gioco.
Se l’acqua scaricata dal drenaggio è pulita, può essere raccolta e riutilizzata per altre operazioni riferibili all’impianto sportivo, come per innaffiare il campo o i dintorni, e se è filtrata può anche essere adatta per la doccia o la pulizia.

Drenaggio verticale

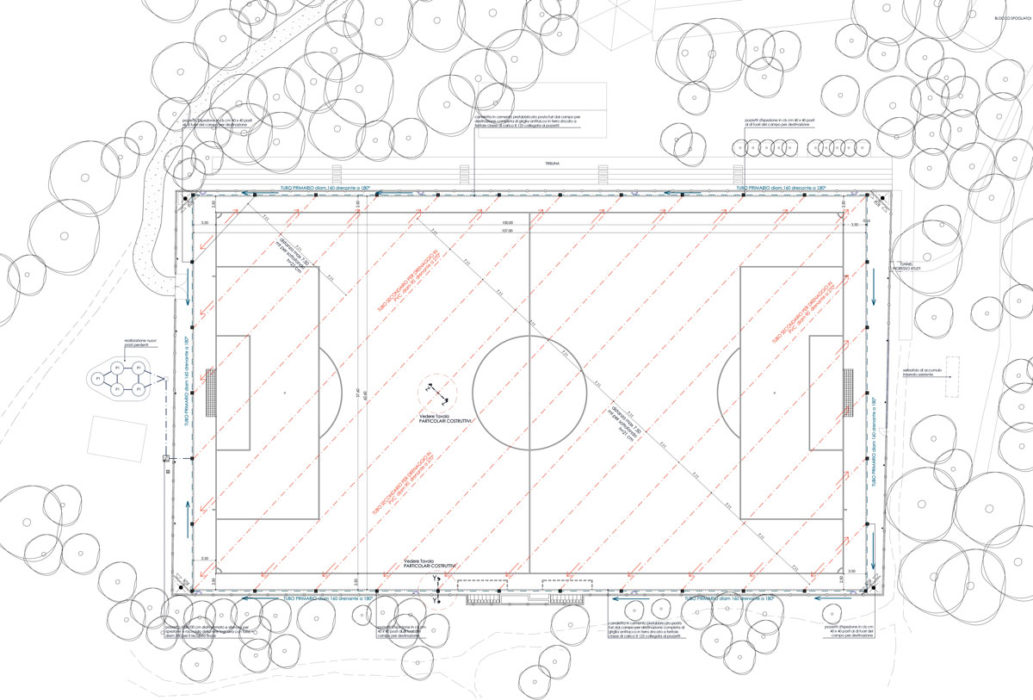

I sistemi di drenaggio verticale sono installati nel sottofondo come una rete di canali. Prima dell’installazione, devono essere controllate le pendenze e l’uniformità del sottofondo.
I canali devono essere installati in modo tale da raccogliere l’acqua proveniente dal sottofondo e devono essere idealmente progettati in modo da ridurre al minimo la distanza dell’acqua raccolta verso i canali di drenaggio periferici intorno al campo. La pendenza dei canali non è parallela alla pendenza del sottofondo.
Per migliorare l’efficienza e la sostenibilità, il sottofondo tra i canali può essere impermeabilizzato. Prima dell’installazione dei tubi, tutti i canali devono essere puliti. Per prevenire la contaminazione da particelle più fini che possono dilavare dal sottofondo, i canali devono essere scavati e stesi e rivestiti con geotessile. La parte superiore dei canali deve essere lasciata aperta e in contatto con il sottofondo.

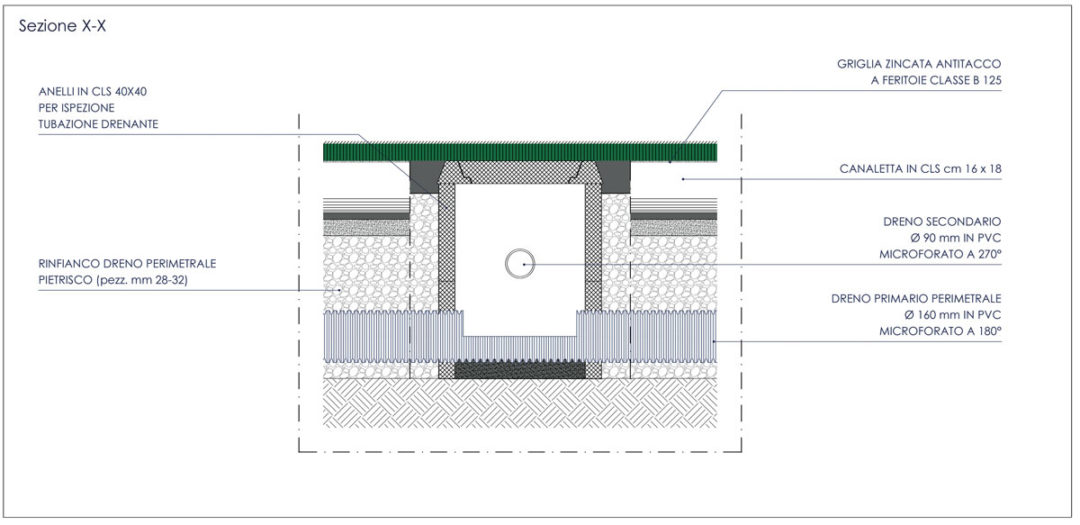

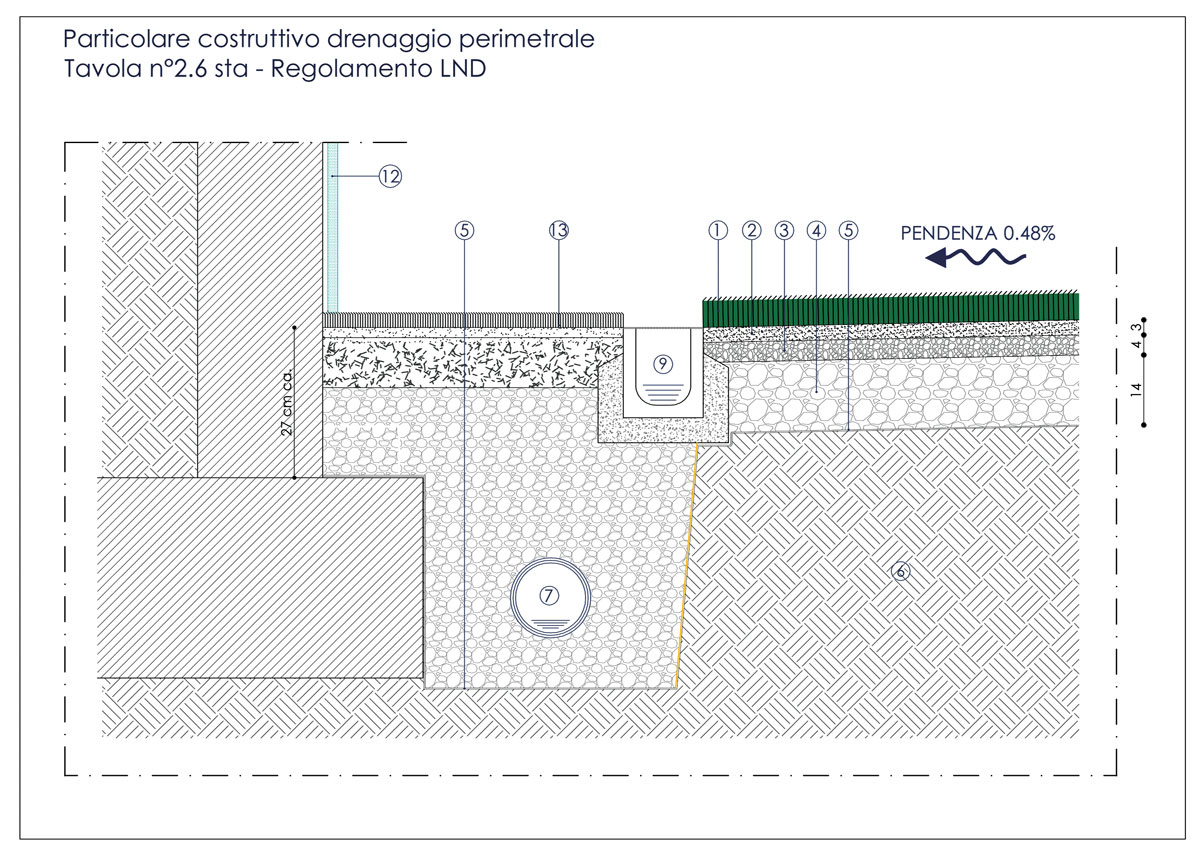

Tutti i tubi devono essere collegati a un collettore periferico o direttamente a un fosso. Per garantire lo scarico efficiente dell’acqua, occorre assicurarsi che i tubi si colleghino alla parte superiore del collettore periferico. Per ragioni di manutenzione, il diametro del collettore non deve essere inferiore a 120 mm e le camere di controllo devono essere installate a una distanza massima di 60 m per facilitare le ispezioni e la pulizia.
Per garantire un drenaggio coerente su tutto il campo, lo spessore degli strati installati sopra il sistema di drenaggio deve essere relativamente uniforme.

Drenaggio orizzontale
Il drenaggio orizzontale è un’alternativa ai tradizionali sistemi di drenaggio verticale e può essere utilizzato in aree con precipitazioni non intense dove i materiali permeabili del sottofondo non sono originari dell’area in cui il campo è stato costruito. In questo caso, il sistema di drenaggio si trova sopra il sottofondo o immediatamente sotto l’erba artificiale, oppure la pioggia scorre attraverso il materiale di riempimento e scorre fuori dal campo sopra il supporto impermeabile dell’erba da calcio che è stato appositamente prodotto senza le sue normali perforazioni di drenaggio. Se si usa questo metodo di drenaggio, è importante proteggere il sottofondo dall’acqua e installare uno strato impermeabile tra la parte superiore del sottofondo e la parte inferiore dello strato di drenaggio orizzontale o la parte inferiore del tappeto erboso impermeabile. Questo potrebbe essere costituito da una membrana geotessile, da una lamina o dal tappeto in erba artificiale se non ha fori di drenaggio.
Il documento della FIFA dettaglia ulteriormente le modalità di stabilizzazione e consolidamento dei sottofondi, mettendo in evidenza le differenze operative in funzione delle zone macroclimatiche del mondo, dalle aree sub-artiche alle foreste pluviali e monsoniche.

Fonte: Preparation of a Sub-base for a Football Turf System, ed. Ottobre 2016
